PIVOT 3-drive・AC 取り付け編

取り付け編。
ブレーキとアクセルのハーネスキットがあれば、車速線繋ぐ位しかやることがない。
断線、接触不良とかあると、場所が場所だけに怖いので、お金が掛かるけどハーネスキット購入推奨。

事前に、ブレーキハーネスの取り出し部分にギボシを付けておく。
また、車速線部分にもギボシを付けておく。
これは、車体側がギボシだったらの話だけど。

うちのフリードは、ナビを後付した為、別売りの変換ハーネスを付けていて、
その変換ハーネスがギボシなので、上記処理を行った。

前準備を終わらせて、車体にインストール。
ナビ外しに関しては省略。
最近の車は盗難防止も兼ねてるから、取り外しが超面倒。

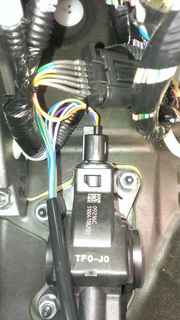

アクセルコネクタにハーネスを割り込ませる。

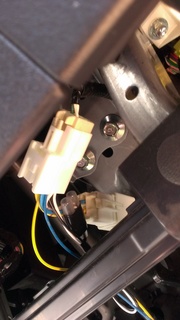

ブレーキにも割り込ませる。

で、各部ギボシを接続してやって、配線処理をして終わり。

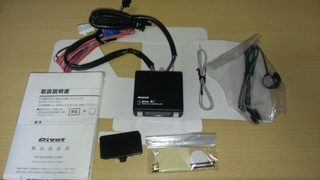

取り敢えず、本体はココに。

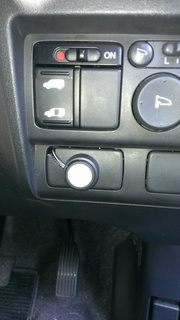

オートクルーズ用のスイッチはココに。

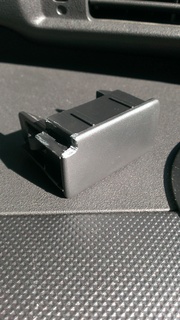

メクラ蓋をちょい加工。

しかし、この位置はオススメしないw
ボタンが押しづらい。

この辺の理由はインプレ編で。


このリンクはフリード用(ホンダ用)
